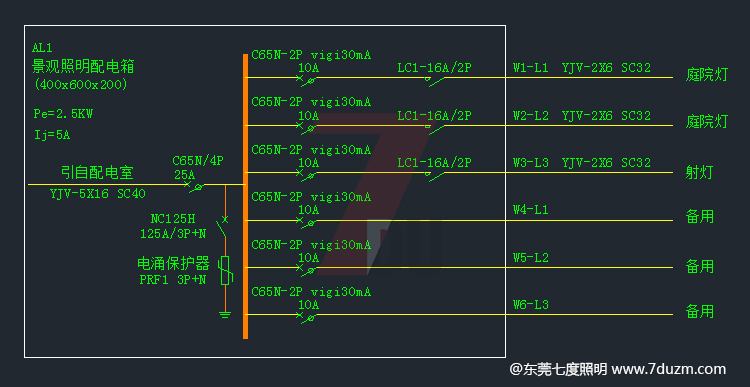

現代小區園林景觀燈具安裝線纜布置電氣施工設計說明：
    設計范圍：本工程園林電氣設計分界點為配電箱的電源主進開關上口，此點之后為園林電氣設計范圍。園林配電箱供電電纜規格及供電電纜敷設方式及路由，由上級配電設計及總圖設計確定。本圖中標明的配電箱進線電纜來向(處)及電纜規格僅供參考。本設計自照明配電箱至末端用電設備段，線路產生的電壓偏差均不大于2.5%。
1、景區景觀照明采用分區、分類控制。景區照明開啟/關閉可采用"就地手動控制/遠程自動控制"或"就地手動控制/就地時鐘控制"，路燈控制儀可由照明控制箱生產廠家配套供貨。如選用"就地手動控制/就地時鐘控制"可不做遠程控制線，具體開啟/關閉控制方式由甲方定。
2、燈具及相應燈具接線盒防護等級要求：水下燈不低于IP68，地埋燈、臺階燈、水池壁上燈具不低于IP67,其它室外燈具不低于IP65。燈具接線盒內應安裝L,N,PE線接線端子。金屬鹵化物燈、熒光燈應自帶補償電容，所有燈具功率因數不低于0.9。埋地燈具應視現場情況 做好接線手孔井。
3、配電回路電纜至燈具分支用BV-2.5導線接光源。園林庭院燈、草坪燈加1.0A保險絲。
4、景區室外照明采用TT系統供電，景區內的所有室外燈具（除12V超低壓燈）、照明變壓器（LED驅動器）及動力、照明配電箱均需就地設人工接地極 ，要求接地電阻不大于4歐姆。同一回路的照明燈具接地用12鍍鋅圓鋼或40x4鍍鋅扁鋼可靠連通。照明、動力配電箱電源進線側做重復接地。本工程所有燈具、電氣設備，凡正常時不帶電，絕緣破壞可能帶電的所有燈具、電氣設備金屬外殼均應與保護接地可靠連接。
5、水域景區做局部等電位連接，要求水池基礎鋼筋相互做好電氣連接，景區內所有金屬管道、金屬構件、電氣設備及裝置外可導電 部分均與基礎鋼筋就近焊接，并在景區配電箱處設一等電位測試板，以便做貫通測試。做法參見97SD567.
6、線路敷設：線路埋深0.8m，照明支線均穿鋼管在地面內暗敷。電纜穿越行車道路時應穿SC80管（做好保護）敷設，在鋪裝路面下 敷設時應穿鋼管（做好保護）敷設。施工方法參見09BD4-59~65。
7、本工程室外配電箱、電氣箱均采用防水型，箱體外殼防護等級不低于IP55，施工時應做好防水處理。圖中未注明的，箱體均采用 落地安裝，底部應做200mm基礎或支架，安裝時箱體距水邊不小于3m。

8、平面圖中未給出配電箱至回路首燈線路路由的，應以就近為原則，施工時結合現場情況選擇路由確定。施工前應做好施工方案， 將就近可能合并的線路合并共溝線敷設，以減少開挖，減少對環境的影響。但為合并共溝而使線路局部繞路,因此增加的電纜長度, 不宜大于該回路電纜總長度的5%。 9、水泵采用就地手動控制啟停，并設有水泵故障信號指示。水泵動力配電箱接地應與相關水域景區等電位聯結體可靠連接。潛水 泵、水下燈等水下電器所接電源線均選用防水電纜，電纜和箱體由設備廠家配套帶來。
10、照明變壓器箱/盒（或LED驅動器箱/盒）至水下超低壓燈采用2X4銅芯防水電纜穿PVC32管。如選用變壓器盒（或LED驅動器盒），其防護等級不應低于IP67，并安裝于小型手孔井內，并做好防水處理。LED驅動器箱/盒應由LED燈具廠根據工程配套供貨,LED驅動器箱/盒應對超低壓出線設有過負荷及短路保護，以保護所接燈具及電纜。
11、本工程LED燈帶，本次設計僅預留LED驅動器箱/盒電源管線，須由燈具專業公司根據其產品進行深化設計方可實施。
12、照明低壓變壓器（或LED驅動器內變壓器）應采用雙重絕緣或一次和二次繞組之間有接地金屬屏蔽層的安全變壓器。
13、燈具基礎等未盡事宜見《建筑電氣通用圖集》09BD、D101-1～7、03D501-4或相關國標圖集。
